Wsporniki do montowania paneli fotowoltaicznych
Wsporniki do montowania paneli fotowoltaicznych
Ten prosty, ale niezawodny zestaw do montażu paneli słonecznych składa się z:
- Arkusz z uszczelką
- Adapter pod śrubę wieszakową (M10)
- Zestaw śrub wieszakowych: dostępne w rozmiarach 200 mm i 250 mm
i jest wykonany z najwyższej jakości materiałów (stal nierdzewna i EPDM)
Dane o produkcie
| Arkusz z uszczelką | 275 x 200 x 0,5 mm |
| Adapter pod śrubę wieszakową (M10) | 82 x 41 x 5 mm |
| Zestaw śrub wieszakowych | 10 x 200 mm 10 x 250 mm |
Pliki do pobrania
Ten zestaw montażowy może być używany na dachach pokrytymi gontami IKO do mocowania różnych systemów instalacji fotowoltaicznych. Można go łatwo zintegrować z istniejącym dachem IKO. Doskonale uszczelnia pokrycie dachowe przed penetracją po zamontowaniu stelaży pod panele fotowoltaiczne. Umieszczony na spodzie pierścień uszczelniający zapobiega wnikaniu wody. Śruba dwugwintowa zakotwi cały zestaw montażowy w konstrukcji dachu.
Dostępne w dwóch rozmiarach – 200mm oraz 250mm
Zestaw montażowy do paneli słonecznych IKO jest dostępny w 2 długościach: 200 i 250 mm. Przed podjęciem decyzji o długości śruby dwugwintowej należy zapoznać się z lokalnymi przepisami budowlanymi, zaleceniami inżynierów konstrukcyjnych oraz wytycznymi producenta, aby zapewnić bezpieczeństwo i optymalną wydajność.
Więcej kryteriów wyboru odpowiedniej długości można znaleźć tutaj: panele słoneczne na dachu krytym gontem.
Ważne: Zawsze należy używać tej śruby dwugwintowej w połączeniu z metalową blachą uszczelniającą IKO i adapterem
Jak wybrać odpowiedni zestaw montażowy do paneli fotowoltaicznych na dachu krytym gontem?
Wybór odpowiedniego zestawu montażowego do paneli fotowoltaicznych na dachu krytym gontem IKO jest bardzo ważny. Prawidłowy montaż zestawu montażowego paneli fotowoltaicznych IKO zapobiegnie przedostawaniu się wody do konstrukcji dachu
Rysunek szczegółowy zestawu montażowego IKO Solar
- Śruba dwustronna (długość 200 lub 250 mm)
- Adapter
- Płytka ze stali nierdzewnej pomiędzy 2 rzędami gontów, zabezpieczona masą uszczelniającą pod obróbką
- Podkład
- Deska OSB
- Kontrłata
- Membrana paroprzepuszczalna
- Krokiew

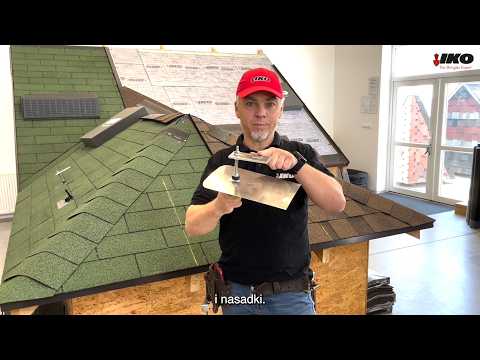

Instrukcja montażu
